高速かつ高精度な２種類の検査を短時間で切替が可能
- Tablet and capsule visual inspection system
- 錠剤カプセル兼用外観検査システム T/CVIS-NS-V2
錠剤カプセル兼用外観検査システム
T/CVIS-NS-V2
2列仕様
- 錠剤検査
- 最大60万錠/時の処理能力を達成。高精度3Ｄ、カラー検査を搭載して
錠剤の表面状態を忠実に再現し、高精度な検査を実現します。
- 錠剤処理能力
- 2列仕様:
円形錠 600,000錠/時（φ5mm実績）
異形錠 300,000錠/時（ L8mm実績）
※錠剤の形状等により、変動する場合があります。
- カプセル検査

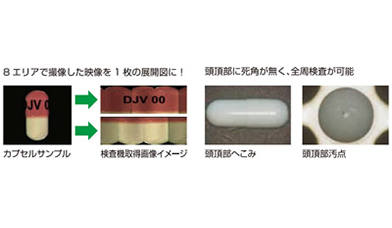

- 頭頂部に死角が無い全周検査と高精度な印刷検査が可能です。
- カプセル処理能力
- 2列仕様:
5号 最大250,000 カプセル/時
4号 最大235,000 カプセル/時
3号 最大220,000 カプセル/時
2号 最大200,000 カプセル/時
1号 最大185,000 カプセル/時
0号 最大170,000 カプセル/時
※カプセルの表面状態により、変動する場合があります。
| 項目 | 仕様 | ||
|---|---|---|---|
| 検査機能 | 錠剤 | 適用錠剤 | 素錠、フィルムコーティング錠、糖衣錠 片面／両面に印刷・割線・刻印のある錠剤にも対応可能です |
| 適用剤形 | 円形錠5～12mm径、2～8mm厚 異形錠5～12幅、2～8mm厚、5～21mm長 上記以外の剤形については、ご相談ください |
||
| 検査内容 | 汚点、傷、異物付着、割れ、欠け、変形、異色、変色、印刷かすれ、にじみ、コーティング不良、刻印不良 | ||
| 検査面 | 表裏面・側面 | ||
| 検査精度 | 50μm角以上の黒点相当欠陥 | ||
| 処理能力 | 円形錠 600,000錠/時（Φ6mm実績） 異形錠 300,000錠/時（ L8mm実績） |
||
| カプセル | 適用カプセル | 単色または2色ハードカプセル、印刷カプセル可 （キャップ・ボディー共透明カプセル、低明度カプセルは検査に制限ある場合があります） |
|
| カプセルサイズ | 0号～5号カプセル | ||
| 検査内容 | 明暗検査 ： 汚点、異物付着、傷、欠け、縦割れ、斜め割れ、ささくれ、穴あき等 形状検査 ： つぶれ、へこみ、長さ不良、ダブルキャップ、中折れ等 色検査 ： 異色、変色等 印刷機能 ： 無印刷、印刷にじみ、印刷のかすれ等 頭頂部検査 ： 汚点、異物付着、傷、欠け、つぶれ、へこみ等 |
||
| 検査面 | キャップ・ボディー 各周方向全面および頭頂部 | ||
| 検査精度 | 50μm角以上の黒点相当欠陥 | ||
| 処理能力 | 170,000～250,000カプセル/時（カプセルの表面状態により変動することがあります） | ||
| ハードウェア | 画像・情報処理系 | 照明光学装置 | 錠剤検査時：表・側面検査ブロック（LED照明）および3D検査ブロック（レーザー照明） カプセル検査時：頭頂部・胴部検査ブロック(LED照明） |
| カメラ | 3CMOSカラーラインセンサーカメラ 8台、CMOSモノクロエリアセンサーカメラ 4台 | ||
| コミュニケーション部 | タッチパネル | ||
| 判定処理部 | Viswill画像処理ユニット搭載 | ||
| 選別系 | 選別装置 | エア方式、選別監視機構付き | |
| 不良品回収容器 | 容量27L | ||
| 未検査品回収容器 | 容量10L | ||
| 空圧機器 | 搬送用吸引ブロワー2.2Kw、粉取り用吸引ブロワー0.75Kw、光源冷却用吸引ブロワー0.4Kw | ||
| ソフトウェア | 検査機能 | 個別判定処理および総合判定処理、設定感度入力 検査条件設定、検査結果出力、シミュレーション機能 |
|
| 診断機能 | 検査状態監視、ハード機器監視、各種自己診断 | ||
| サイズ・環境 | サイズ | 1,850W × 1,000D × 1,880H | |
| 電源 | AC200V（3相）、50／60Hz | ||
| 消費電力 | 9.0KVA | ||
| 圧空 | 0.5MPa以上 | ||
| 周囲条件 | 温度10～30℃、湿度30～70％ | ||
| 排気風量 | MAX 16m3/分 | ||
| 外装 | SUS304 ヘアライン仕上げ | ||
